SPRÁVNÉ POUŽITÍ
Plastové nádrže slouží k zachycování a skladování kapalin, případně jako součásti technologických celků. Mohou být použity i ke skladování granulátů, sypkých materiálů. Při skladování agresivních látek je nezbytně nutné respektovat chemickou odolnost použitého materiálu, z něhož je nádrž vyrobena.
Plastové nádrže v základním provedení jsou určeny pro vodu (pitnou, dešťovou, splaškovou), jejíž teplota se pohybuje v rozsahu 5 – 30°C. Jiné druhy kapalin a teplot je nutno konzultovat s výrobcem.
Zcela nevhodné jsou ke skladování hořlavých kapalin a kapalin obsahující oxidační činidla (např. koncentrovaná kyselina dusičná, halogeny, apod.)
Nejčastější druhy kapalin: pitná voda, dešťová voda, splašková voda, průmyslová odpadní voda, některé chemické sloučeniny
Oblast použití: akumulace dešťové vody, akumulace pitné vody, pro osazení potravinářské technologie, pro osazení technologie odpadních vod, zachycování odpadních vod splaškových nebo průmyslových, zásobníky chemikálií
TECHNICKÝ POPIS
|
|

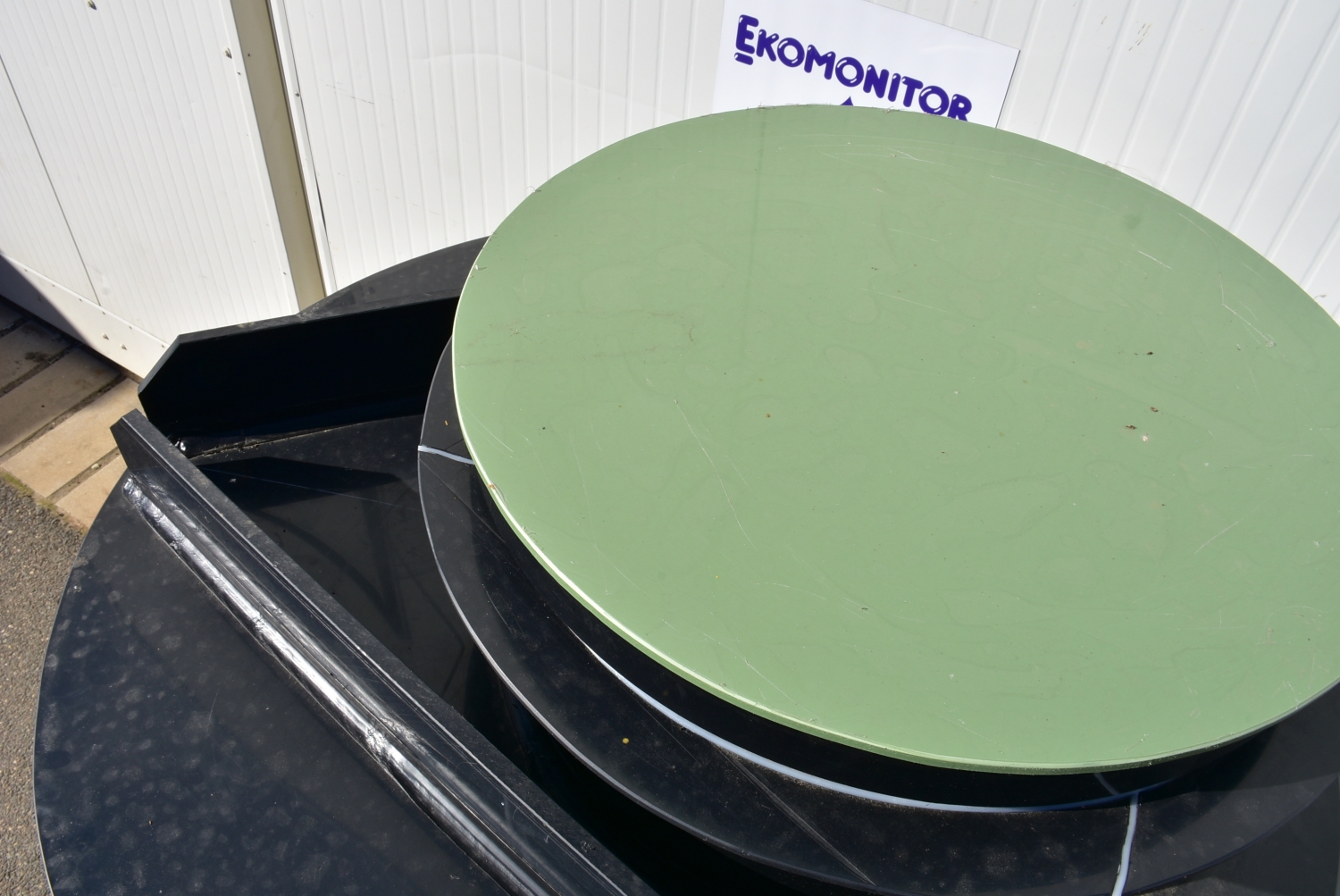

Vstupy do zastropených jímek jsou řešeny průlezy světlosti min. 600 x 600 mm u hranatých jímek a průlezem o min. Ø 600 mm u kruhových jímek. Tyto technické komínky jsou zakryty plastovým odnímatelným víkem s UV ochranou v případě pochůzného provedení a betonovým nebo litinovým poklopem v případě pojízdného provedení. S přihlédnutím k napojení nátokového event. odtokového potrubí nutno dodržet následující světlosti potrubí: - jímky do objemu 6 m3 min. DN 100 - jímky nad objemu 6 m3 min. DN 150 |
Výhodou plastových jímek je vysoká životnost, bezobslužný provoz, žádná elektroinstalace, nízké pořizovací náklady, zaručená vodotěsnost a jednoduchá montáž, minimální nároky na prostor, možnost trvalého i přerušovaného provozu.
Dle požadavků zákazníka vyrábíme nádrže atypických rozměrů.
- podle požadovaných rozměrů (nutná předchozí konzultace)
- doplněnou trubními přívody, vývody a armaturami
- doplněnou plastovým žebříkem nebo plastovými stupadly
Provedení nádrží dle osazení:
K obsypání (OS). Nádrže jsou určeny k osazení do terénu a k obsypání kamenivem, štěrkopískem. Strop nádrže nepojízdný, nádrž vzdálena nejméně 5 m od základů budov, 2 m do pojezdu osobního auta, 5 m od pojezdu nákladních vozidel a mechanizací.
K obetonování nebo obezdění (OB) všechny typy a velikosti nádrží. Nádrže jsou určeny k osazení do terénu a k obetonování (obezdění), případně je možno obetonovat (obezdít) volně stojící nádrž. Způsob a provedení k obetonování musí být řešeno projektantem v realizační dokumentaci stavby. Obetonování/obezdění - např. dno nádrže pod hladinou podzemní vody, výkop v nízko propustné zemině - jíly, spraše, nedostatečně slehlá navážka.
Samonosné (SN) – volně stojící nádrže.

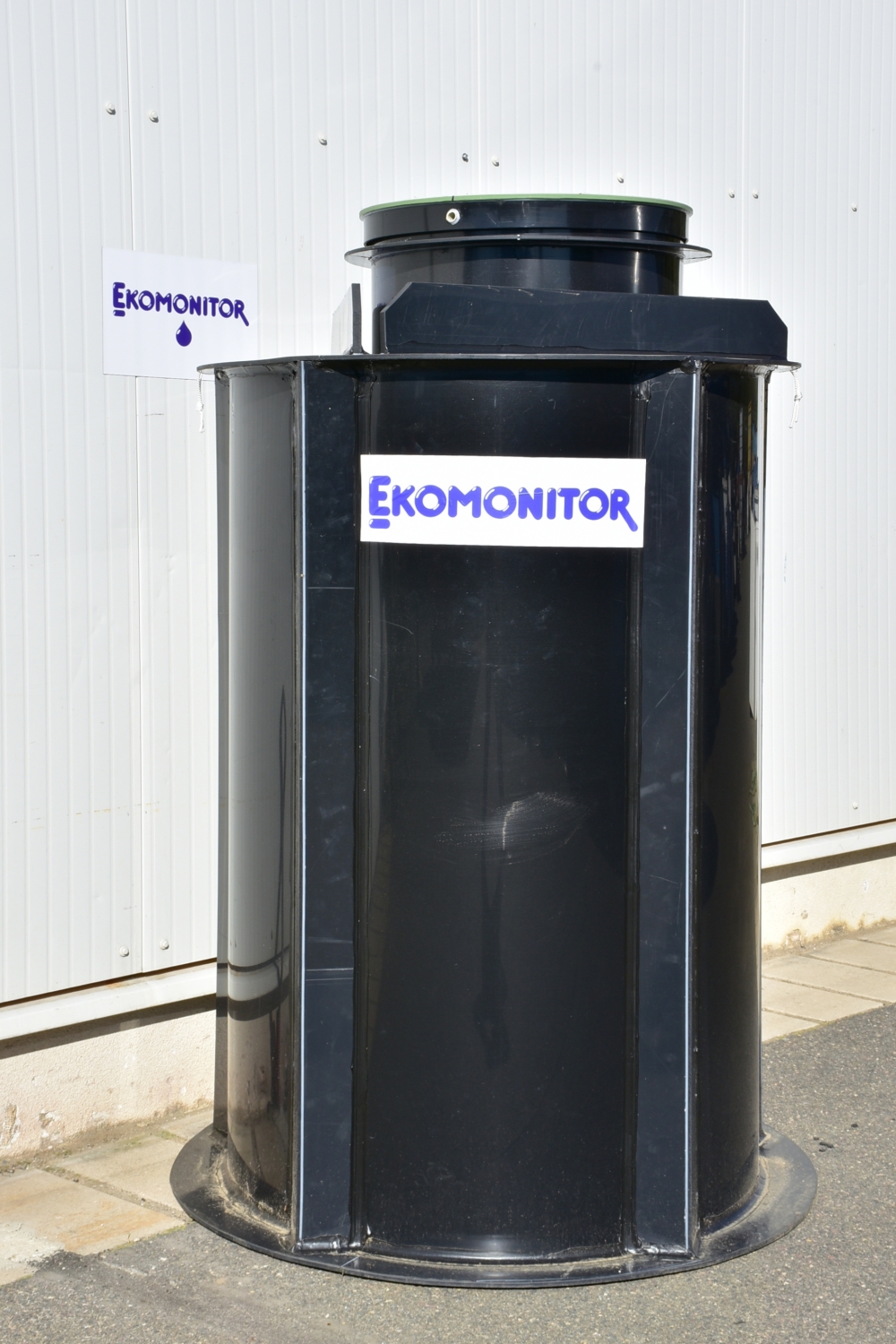

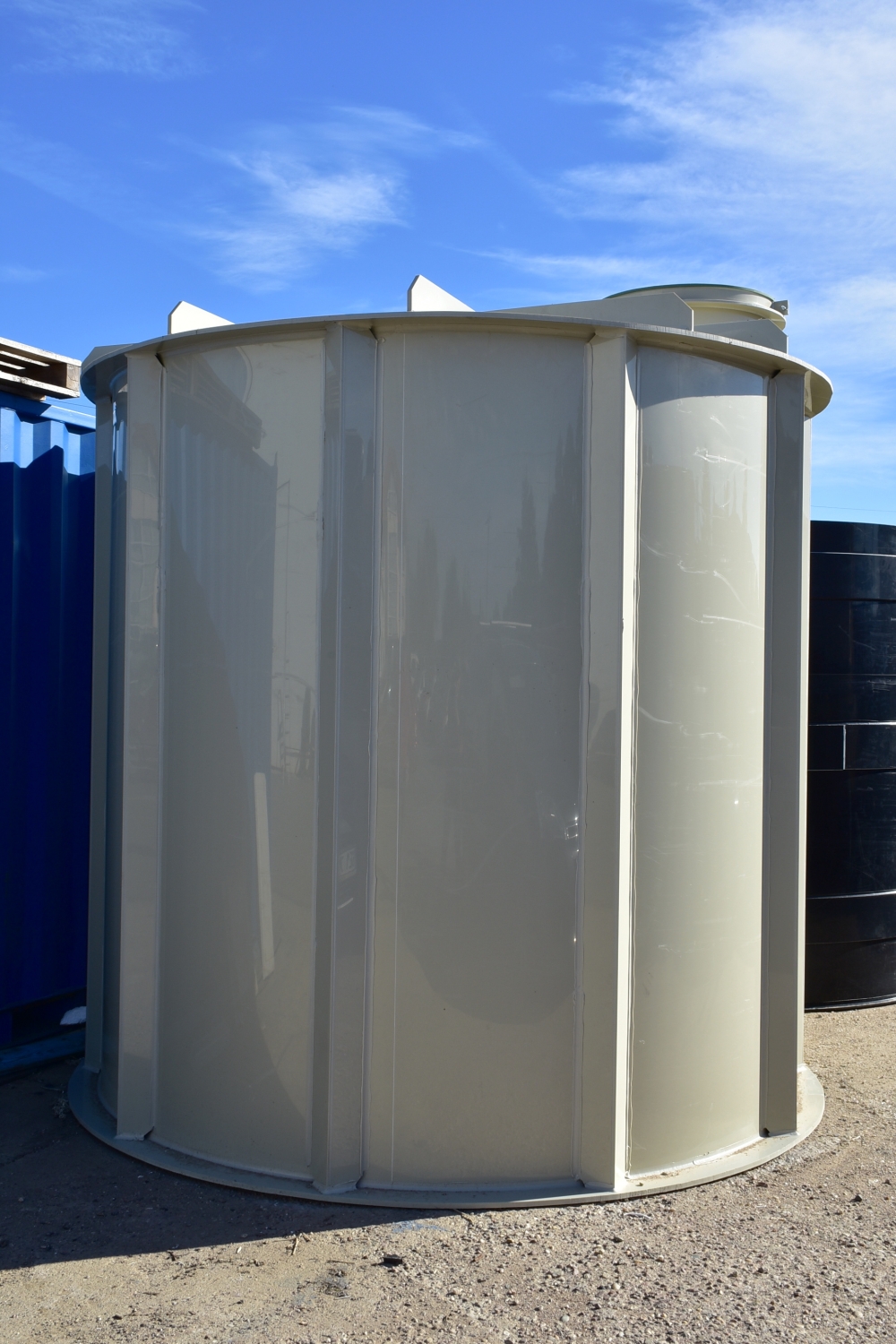

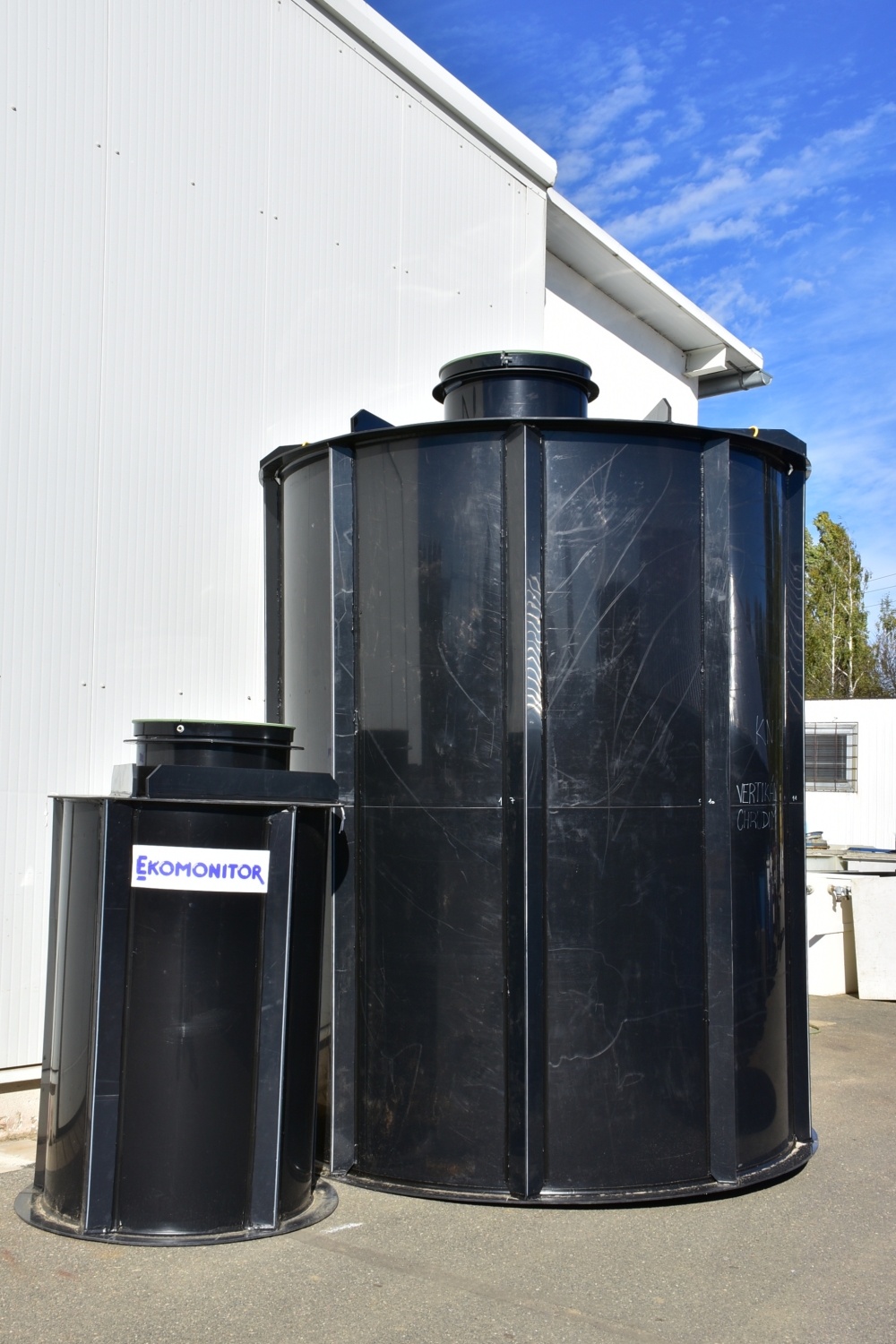

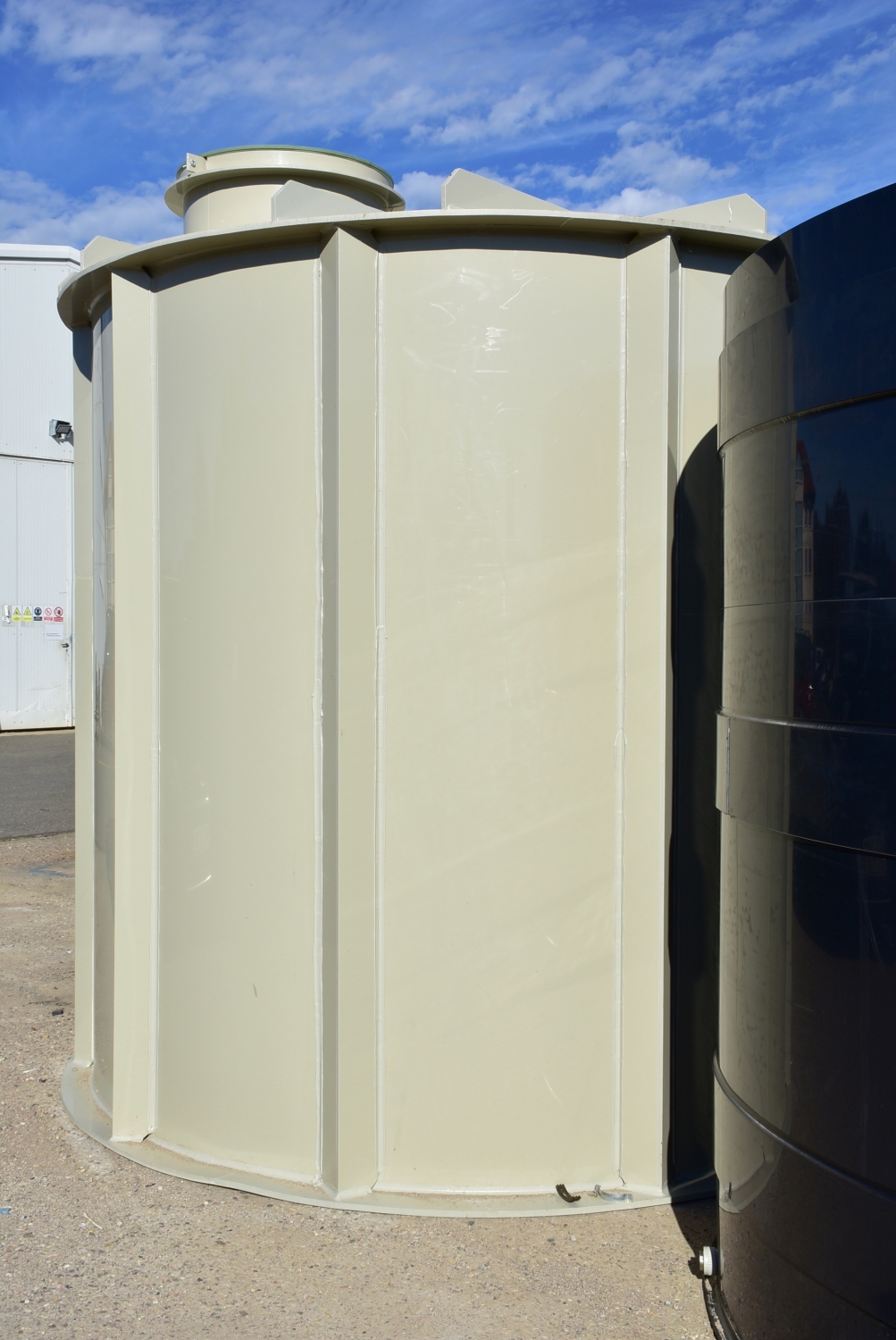

TYPY KRUHOVÝCH NÁDRŽÍ
|
TYP |
OBJEM |
UŽITNÝ OBJEM |
PRŮMĚR D (mm) |
VÝŠKA H (mm) |
VÝŠKA H1 (mm) |
HMOTNOST (kg) |
PROVEDENÍ |
|
KN 0,7 |
0,78 |
0,60 |
1 000 |
1 010 |
760 |
47 |
OS,SV,SN |
|
KN 1,1 |
1,13 |
1,00 |
1 000/1200 |
1 510/1 010 |
1 260/760 |
54 |
OS,SV,SN |
|
KN 1,5 |
1,50 |
1,30 |
1 000 |
2 010 |
1 760 |
62 |
OS,SV,SN |
|
KN 2,2 |
2,26 |
2,00 |
1 200 |
2 010 |
1 760 |
73 |
OS,SV,SN |
|
KN 3,0 |
3,00 |
2,50 |
1 600 |
1 516 |
1 260 |
86 |
OS,SV,SN |
|
KN 4,0 |
4,00 |
3,50 |
1 600 |
2 016 |
1760 |
103 |
OS,SV,SN |
|
KN 5,0 |
5,00 |
4,50 |
1 600 |
2 516 |
2 260 |
120 |
OS,SV,SN |
|
KN 6,0 |
6,04 |
5,50 |
1 600/2000 |
3 016/2 016 |
2 760/1 760 |
140 |
OS,SV,SN |
|
KN 7,8 |
7,85 |
7,00 |
2 000 |
2 516 |
2 260 |
205 |
OS,SV,SN |
|
KN 8,5 |
8,50 |
7,40 |
2 350 |
2 016 |
1 760 |
295 |
OS,SV,SN |
|
KN 9,4 |
9,40 |
8,60 |
2 000 |
3 016 |
2 760 |
235 |
OS,SV,SN |
|
KN 10,5 |
10,50 |
9,4 |
2 350 |
2 516 |
2 260 |
320 |
OS,SV |
|
KN 12,5 |
12,50 |
11,50 |
2 350 |
3 016 |
2 760 |
340 |
OS,SV |
Výkres KN
TYPY HRANATÝCH NÁDRŽÍ Z DESEK NHD
|
TYP |
OBJEM |
UŽITNÝ OBJEM |
Šířka B[mm] |
Výška V [mm] |
Délka L [mm] |
PROVEDENÍ |
|
NHD 0,7 |
0,72 |
0,66 |
750 |
1 230 |
800 |
OB, OS |
|
NHD 1,0 |
1,00 |
0,90 |
1 000 |
1 030 |
1 000 |
OB, OS |
|
NHD 1,4 |
1,40 |
1,30 |
750 |
1 230 |
1 600 |
OB, OS |
|
NHD 1,5 |
1,50 |
1,35 |
1 000 |
1 030 |
1 500 |
OB, OS |
|
NHD 2,1 |
2,10 |
2,00 |
750 |
1 230 |
2 400 |
OB, OS |
|
NHD 2,2 |
2,20 |
2,10 |
1 000 |
1 530 |
1 500 |
OB, OS |
|
NHD 3 |
3,00 |
2,80 |
1 000 |
1 530 |
2 000 |
OB, OS |
|
NHD 3,7 |
3,70 |
3,50 |
1 000 |
1 530 |
2 500 |
OB, OS |
|
NHD 4 |
4,00 |
3,60 |
2 000 |
1 030 |
2 000 |
OB, OS |
|
NHD 4,5 |
4,50 |
4,10 |
1 000 |
1 530 |
3 000 |
OB, OS |
|
NHD 4,5 |
4,50 |
4,20 |
1 500 |
1 530 |
2 000 |
OB, OS |
|
NHD 5 |
5,00 |
4,40 |
2 000 |
1 030 |
2 500 |
OB, OS |
|
NHD 5,2 |
5,20 |
4,80 |
1 000 |
1 530 |
3 500 |
OB, OS |
|
NHD 6 |
6,00 |
5,60 |
1 500 |
2 030 |
2 000 |
OB, OS |
|
NHD 7,5 |
7,50 |
7,00 |
1 500 |
2 030 |
2 500 |
OB, OS |
|
NHD 8 |
8,00 |
7,40 |
2 000 |
2 030 |
2 000 |
OB, OS |
|
NHD 9 |
9,00 |
8,40 |
1 500 |
2 030 |
3 000 |
OB, OS |
|
NHD 10 |
10,00 |
9,20 |
2 000 |
2 030 |
2 500 |
OB, OS |
|
NHD 12 |
12,00 |
10,80 |
2 000 |
2 030 |
3 000 |
OB, OS |
|
NHD 14 |
14,00 |
12,80 |
2 000 |
2 030 |
3 500 |
OB, OS |
|
NHD 16 |
16,00 |
14,60 |
2 000 |
2 040 |
4 000 |
OB, OS |
|
NHD 20 |
20,00 |
18,00 |
2 000 |
2 040 |
5 000 |
OB, OS |
|
NHD 24 |
24,00 |
23,20 |
2 000 |
2 040 |
6 000 |
OB, OS |
TYPY HRANATÝCH NÁDRŽÍ ZE STĚNOVÝCH PRVKŮ NHP
Hranaté plastové nádrže (panelové) jsou vyrobeny svařováním ze stěnových prvků, rozměrů 1000x1000x80 mm, takže rozměry těchto nádrží jsou odstupňovány po 1 m.
Vzhledem ke konstrukci a doporučené dělitelnosti stěnových prvků jen po 0,5 m lze na přání zákazníka vyrobit i nádrže s rozměry odstupňovanými po 0,5 m.
Užitný objem nádrží je uvažován pro výši hladiny cca 100 až 200 mm pod stropem nádrže.
Váhy v tabulce platí pro nádrže s víkem – uzavřené (zastropené). Zastropení samonosných nádrží je ve standardním provedení uvažováno jako nepochůzné.
|
TYP |
OBJEM |
UŽITNÝ OBJEM (m3) |
Šířka B [mm] |
Výška V [mm] |
Délka L [mm] |
PROVEDENÍ |
|
NHP 111 |
1 |
0,9 |
1 000 |
1 030 |
1 160 |
OS |
|
NHP 112 |
2 |
1,8 |
1 000 |
1 060 |
2 160 |
OS |
|
NHP 121 |
2 |
1,8 |
1 000 |
2 030 |
1 160 |
OS |
|
NHP 113 |
3 |
2,7 |
1 000 |
1 030 |
3 160 |
OS |
|
NHP 114 |
4 |
3,6 |
1 000 |
1 030 |
4 160 |
OS |
|
NHP 122 |
4 |
3,7 |
1 000 |
2 030 |
2 160 |
OS |
|
NHP 212 |
4 |
3,7 |
2 000 |
1 030 |
2 160 |
OS |
|
NHP 115 |
5 |
4,4 |
1 000 |
1 030 |
5 160 |
OS |
|
NHP 116 |
6 |
5,4 |
1 000 |
1 030 |
6 160 |
OS |
|
NHP 123 |
6 |
5,5 |
1 000 |
2 030 |
3 160 |
OS |
|
NHP 213 |
6 |
5,4 |
2 000 |
1 030 |
3 160 |
OS |
|
NHP 124 |
8 |
7,5 |
1 000 |
2 030 |
4 160 |
OS |
|
NHP 214 |
8 |
7,2 |
2 000 |
1 030 |
4 160 |
OS |
|
NHP 222 |
8 |
7,5 |
2 000 |
2 030 |
2 160 |
OS |
|
NHP 125 |
10 |
9,4 |
1 000 |
2 030 |
5 160 |
OS |
|
NHP 126 |
12 |
11,2 |
1 000 |
2 030 |
6 160 |
OS |
|
NHP 215 |
10 |
9,2 |
2 000 |
1 030 |
5 160 |
OS |
|
NHP 223 |
12 |
11,4 |
2 000 |
2 030 |
3 160 |
OS |
|
NHP 224 |
16 |
15 |
2 000 |
2 030 |
4 160 |
OS |
|
NHP 225 |
20 |
18,6 |
2 000 |
2 040 |
5 160 |
OS |
|
NHP 226 |
24 |
22,8 |
2 000 |
2 040 |
6 160 |
OS |
|
NHP 334 |
36 |
33 |
3 000 |
3 160 |
4 160 |
OS |
Dokumentace dodávaná s nádrží
- Stavební podklady pro osazení podle objednaného provedení (dle požadavku zákazníka)
- Protokol o zkoušce vodotěsnosti dle ČSN 75 0905
- Prohlášení o shodě dle zákona č. 22/1997 Sb.
Dokumentace na vyžádání
- Atest na pitnou vodu
CERTIFIKÁTY
Služby firmy Vodní zdroje Ekomonitor Chrudim:
Ekologické audity | Posudky EIA | Vodovody a kanalizace | Úpravny vody | Havarijní služba | Hydrogeologické průzkumy a nové zdroje vody | Inženýrskogeologické průzkumy | Likvidace ekologických zátěží | Moderní sanační postupy | Odběry vzorků a zajištění analýz | Odradonování, optimalizační studie | Plastikářská výroba | Průzkumné práce | Semináře a konference | Vydávání odborných publikací | Analýza rizika |
Výrobky firmy Vodní zdroje Ekomonitor Chrudim:
Čistírna odpadních vod | Čistírna odpadních vod do 125 EO | Jímky | Lapáky tuků | Plastové nádrže | Septiky | Vodoměrné šachty | Zemní filtry | Čiřiče vody | Provzdušňovací věže | Horizontální provzdušňovač | Ventingové stanice | Odlučovač lehkých kapalin | Biofiltry | Biologický dočišťovací filtr | Vzduchové filtry | Domácí úpravny vody
Připojené fotogalerie

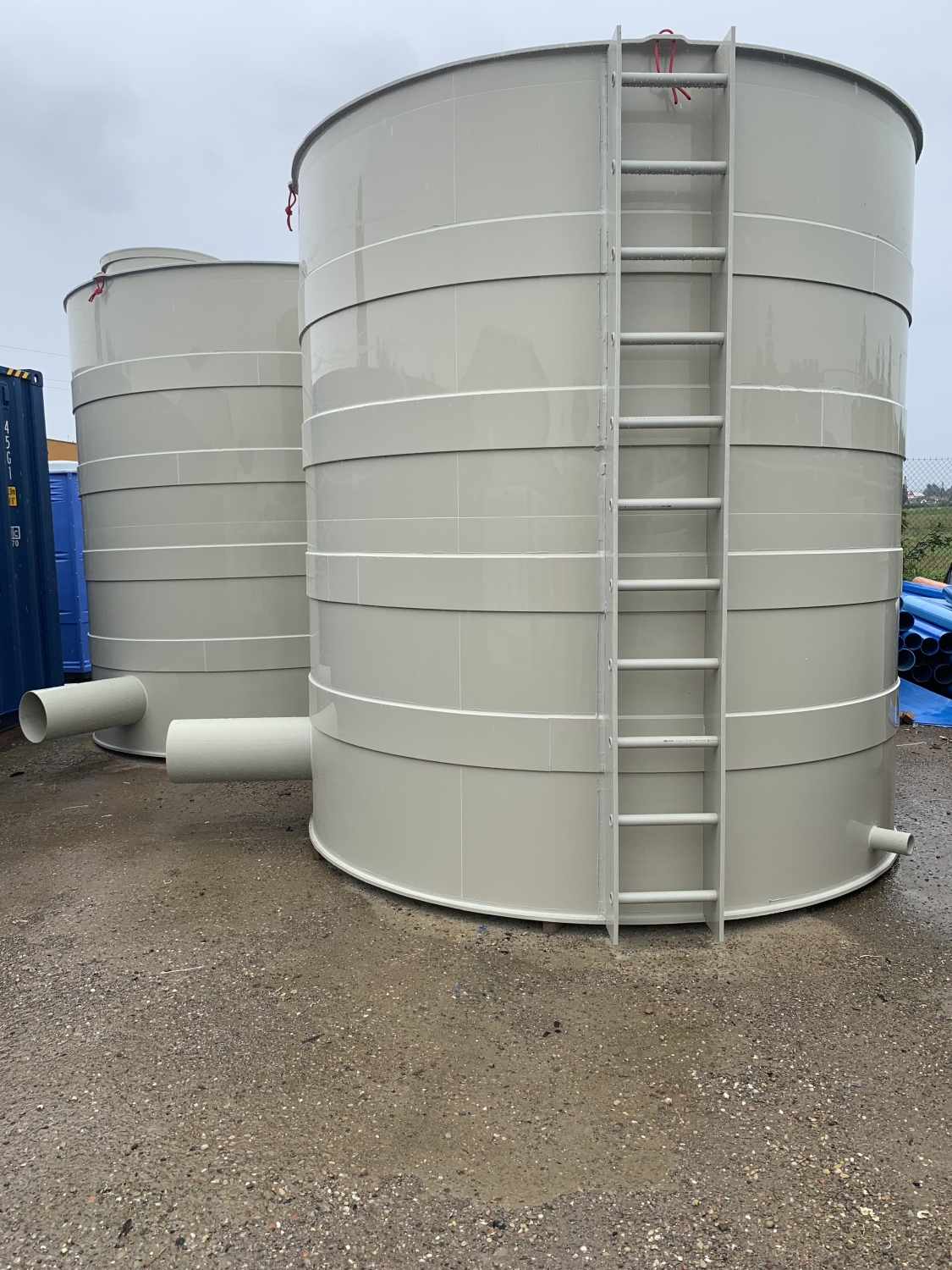

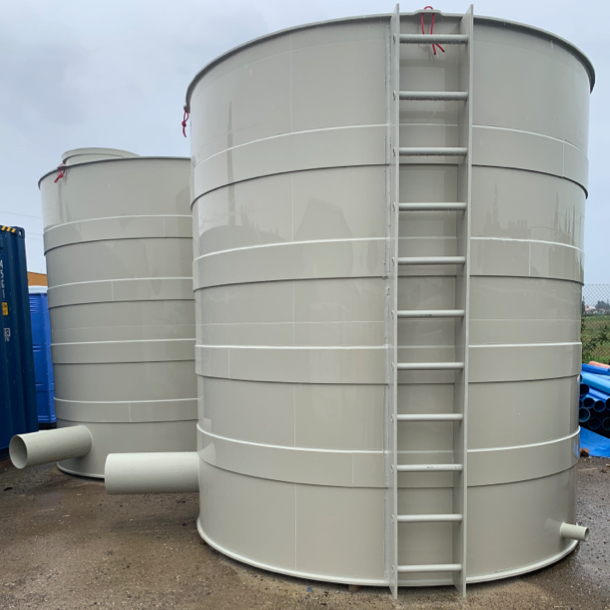

Plastové nádrže
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Plastové nádrže pro úpravnu vody (objem 15 - 25 m3)
 |
 |
 |
 |
 |
 |
