Provzdušňovací věže

Technický popis

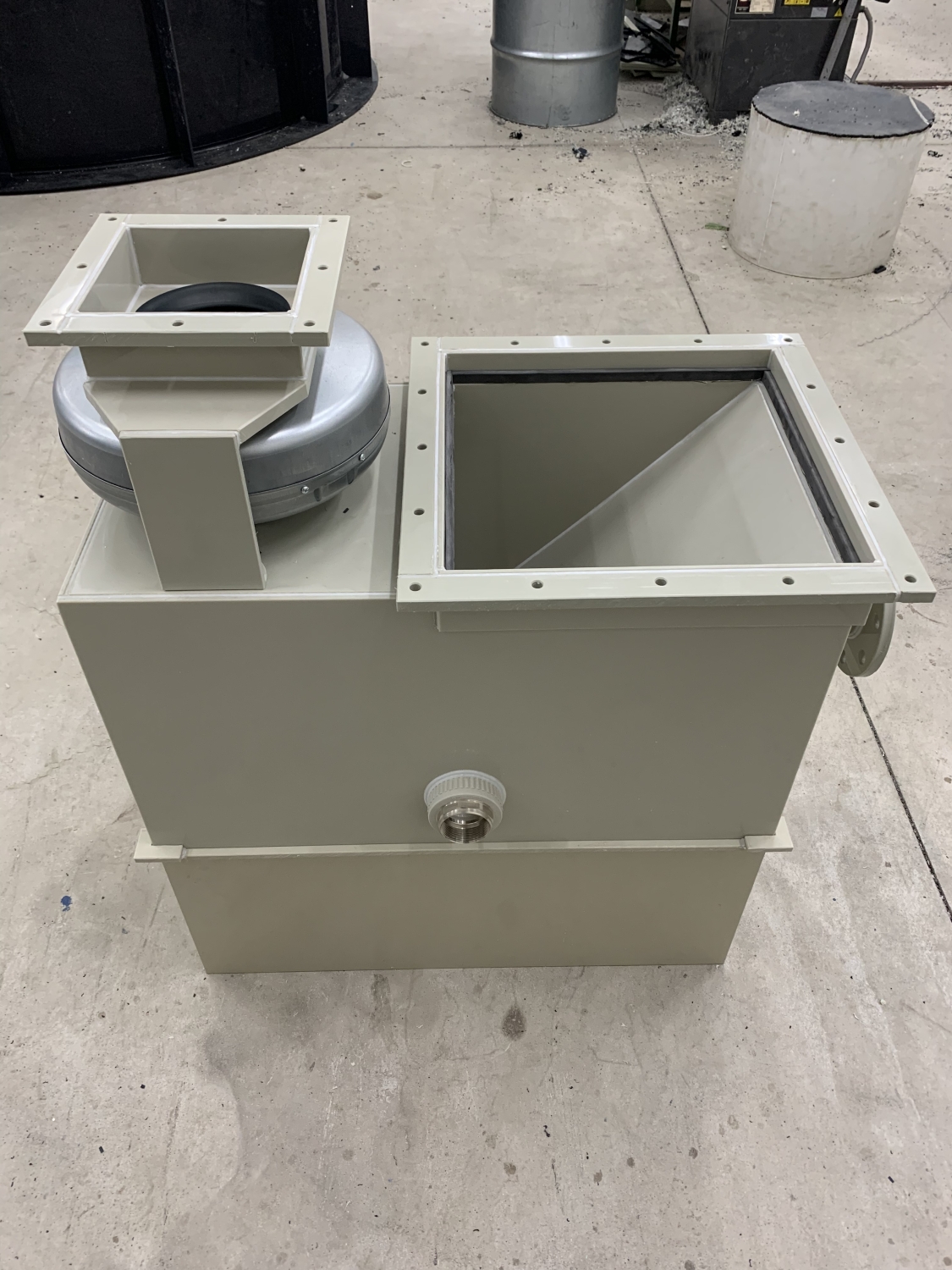

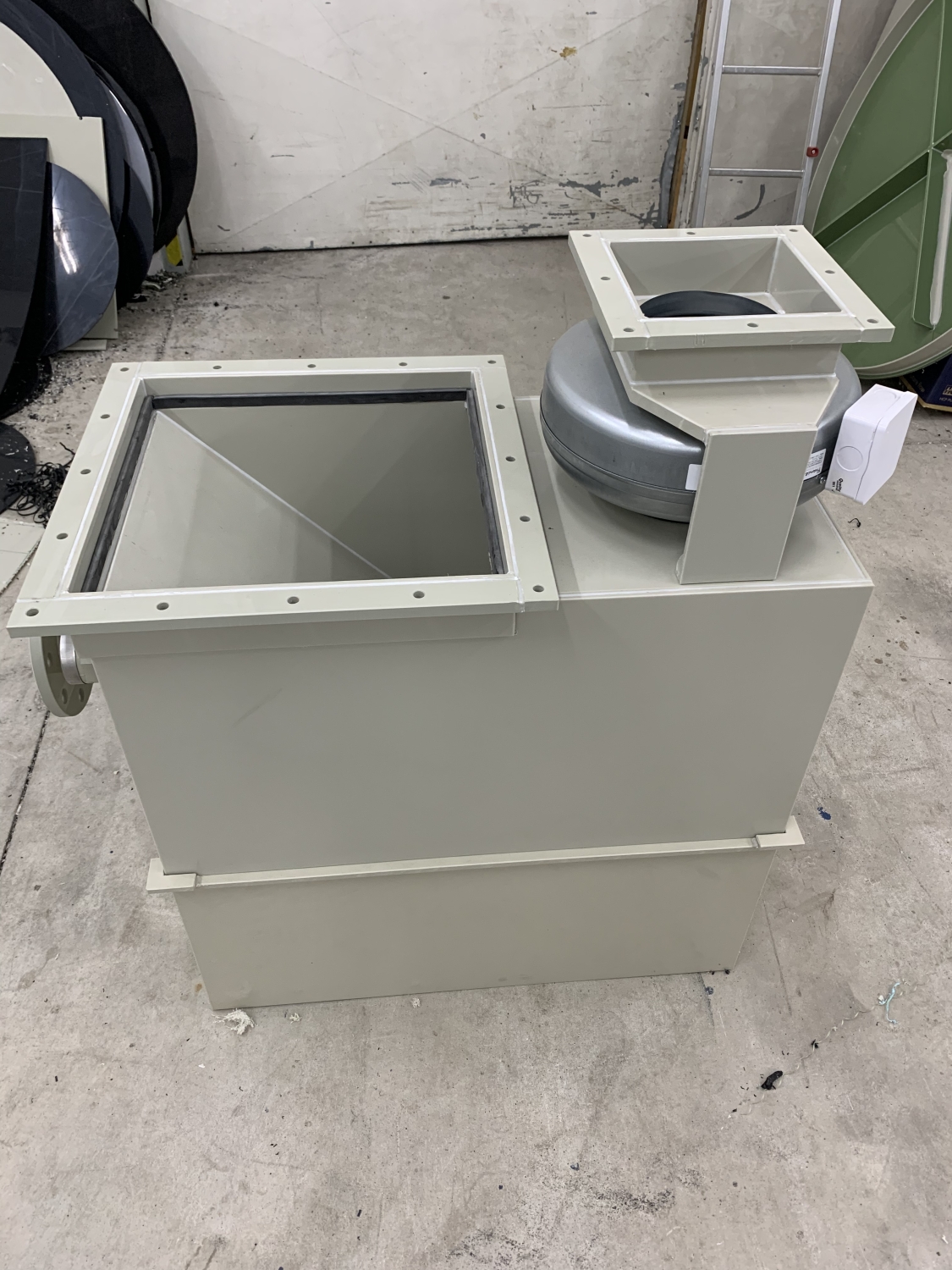

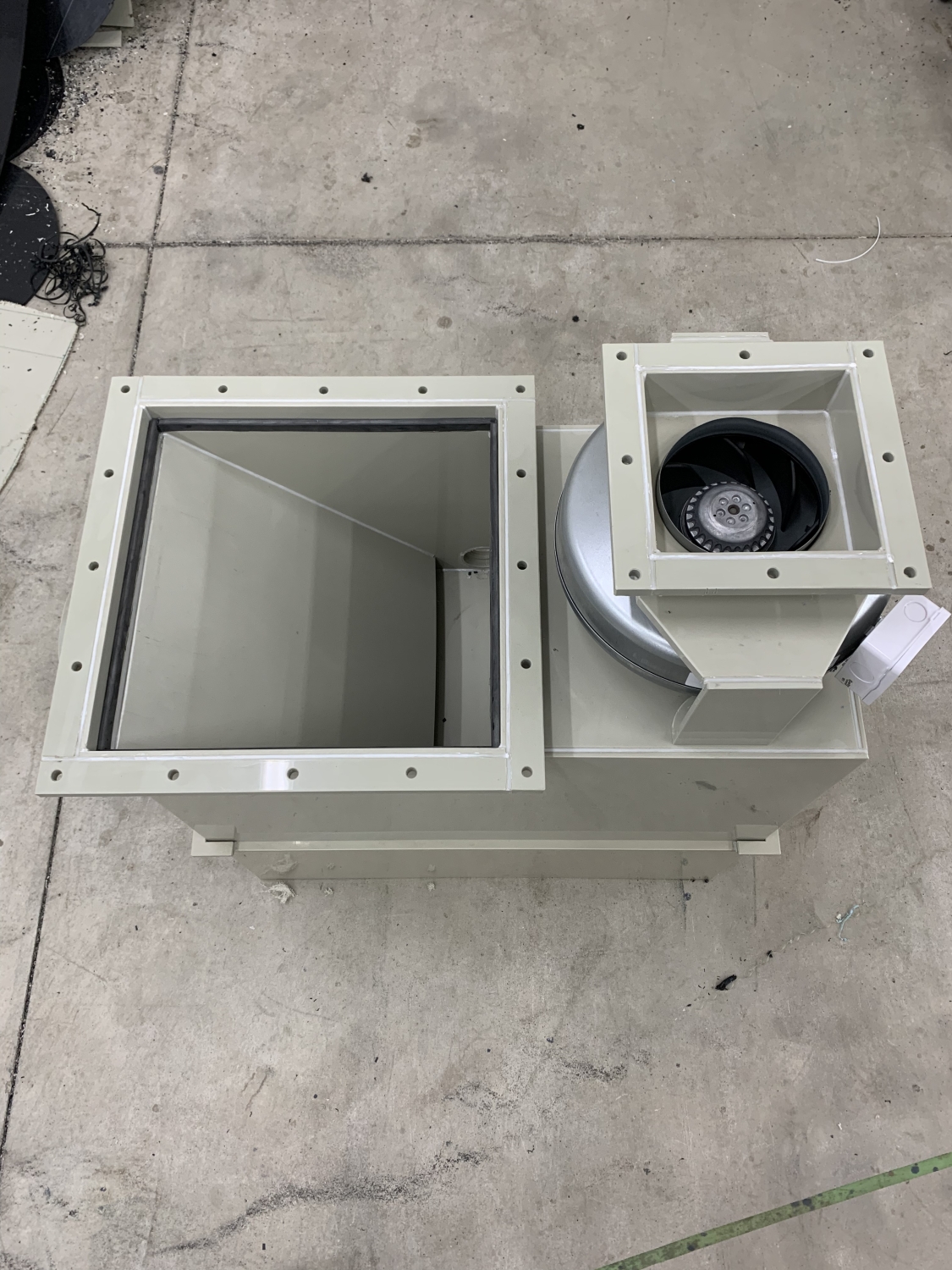

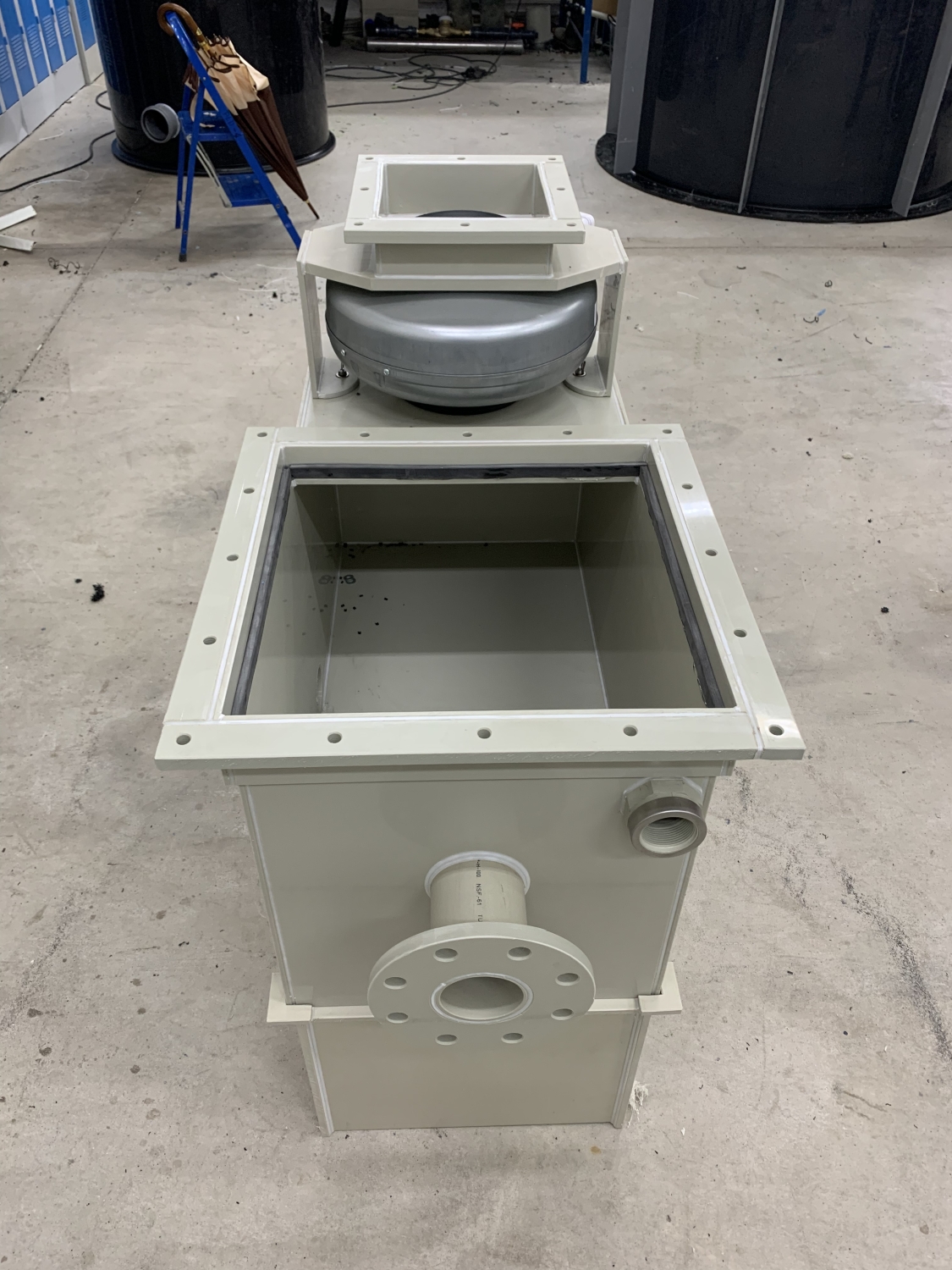

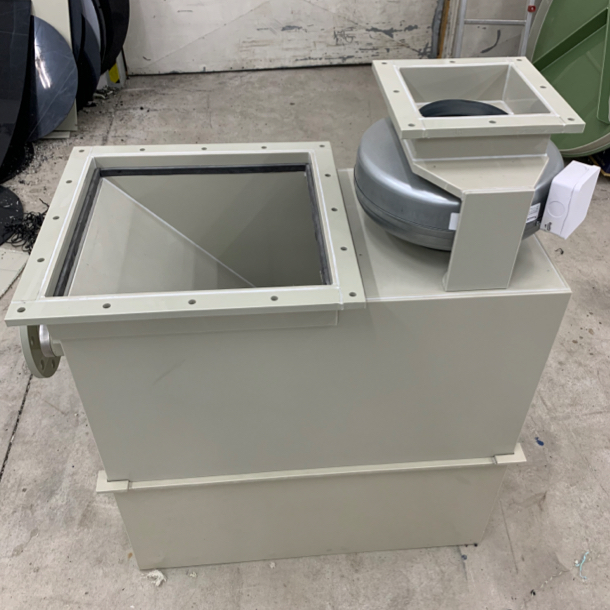

Provzdušňovací věž je stojatá nádoba čtvercového průřezu, skládající se z části hlavové (h), ze středových dílů s vestavbou (s) a části patní (p). Uvedené části věže jsou spojeny přírubami. Voda je přiváděna do hlavy věže (1). Dle směru výstupu vzduchu je hlava dodávána jako „hlava velká“ (hv) – vývod horizontální, nebo „hlava malá“ (hm) – vývod vertikální. Na patě je výstup vody (2), bezpečnostní přeliv (3) a odkalovací otvor (4). Ventilátor pro přívod čistého vzduchu je připojen na patu věže (5). Vývod vzduchu z kolony je v hlavové části (6). Pokud je to nutné, je možno ventilátor namontovat na odtah vzduchu z věže nebo kamkoli jinam na vzduchotechnické potrubí.

Jednotlivé díly věže je možno proti sobě libovolně otočit o 90°. Vstup vody může být: „levý, zadní nebo pravý“. Výstup vody může být „přední, zadní nebo dolní“ (viz schéma). Po dohodě je možno jednotlivé díly upravit dle zadání zákazníka.

Výška věže je dána požadovanou účinnou délkou vestavby. Délku vestavby Vám spočítáme pro konkrétní chemickou látku ze vstupních a požadovaných výstupních koncentrací.

Materiálové provedení

Plášť provzdušňovací věže je vyroben buď:

• z polypropylenu (P),
• z nerezové oceli,
• z oceli tř. 11 (s povrchovou úpravou – nátěr barvami s atestem na pitnou vodu, nebo žárovým zinkováním).

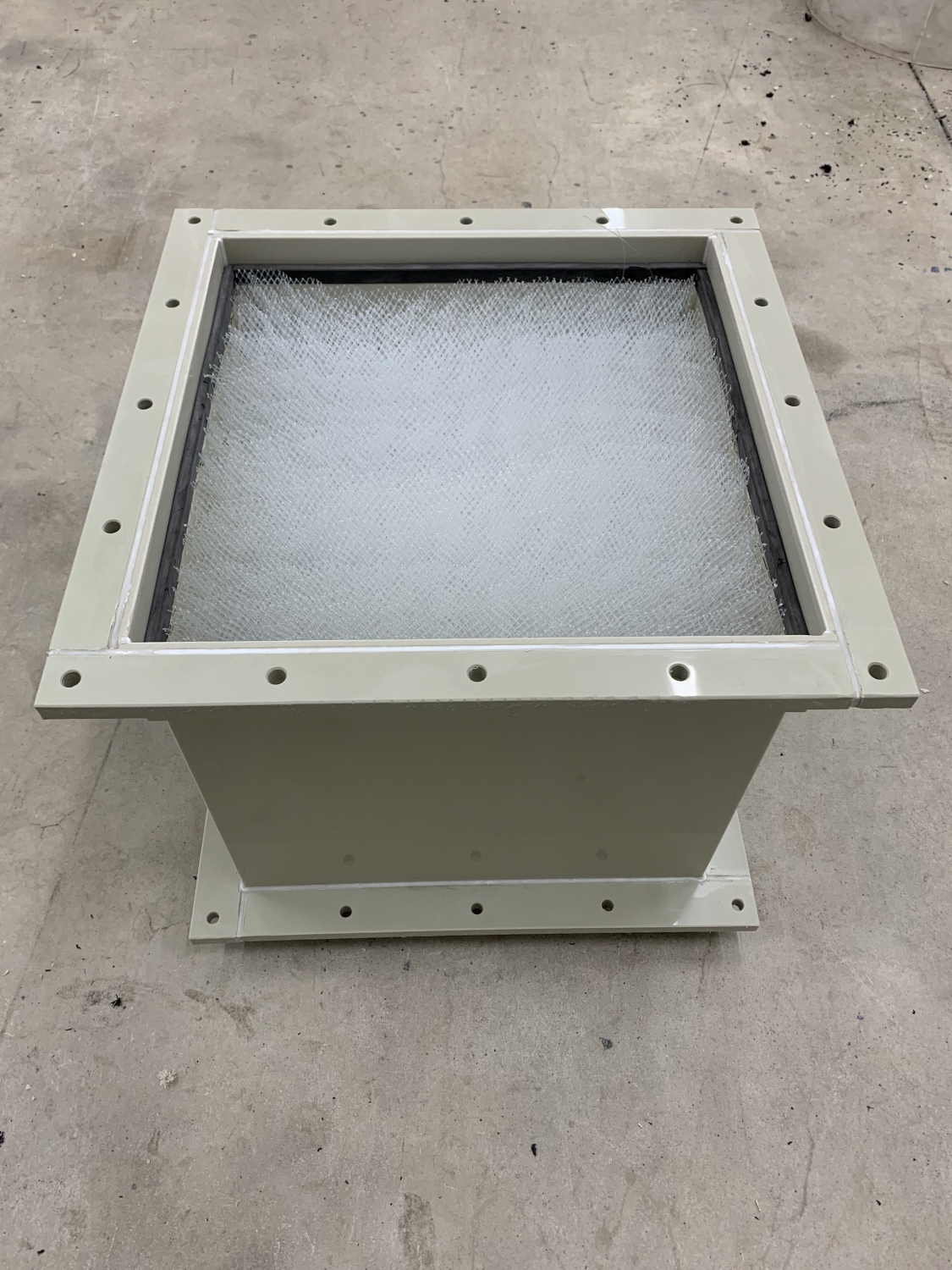

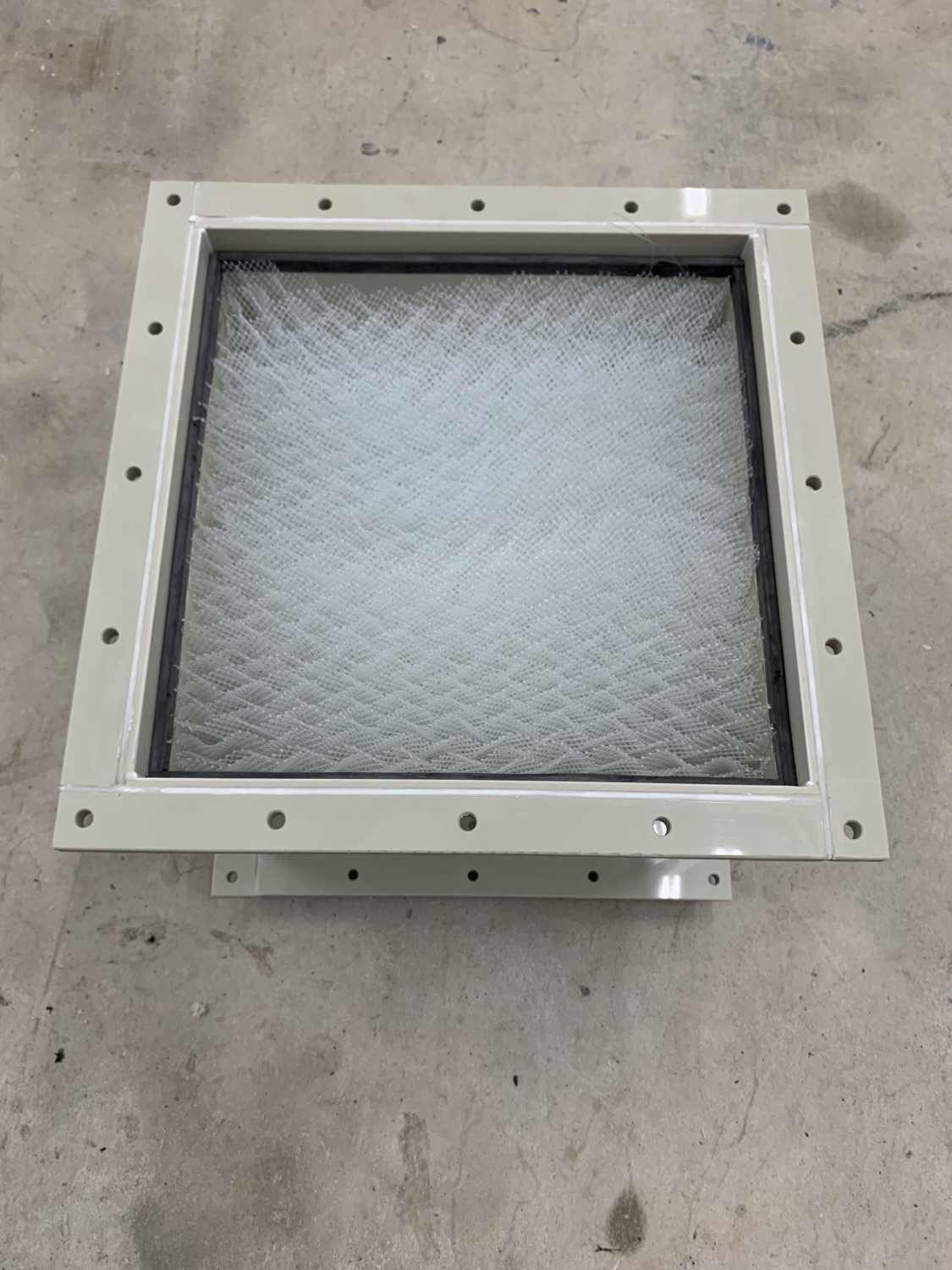

Vestavba je vyrobena z tvarované polypropylenové síťoviny. Středové díly jsou vyplněny orientovanou vestavbou z polypropylenové síťoviny.

Provozní podmínky

Nejvyšší pracovní teplota média je 80 °C. Velikosti a umístění připojovacích hrdel je možné měnit podle potřeby pro co nejjednodušší zakomponování věže do úpravárenské technologie.

Příslušenství

Standardním příslušenstvím provzdušňovacích věží je spojovací materiál a těsnění pro spojení jednotlivých částí věže, ventilátor, spojovací materiál a těsnění pro připojení ventilátoru, spojovací materiál a těsnění pro připojení vzduchotechnického potrubí, vodní uzávěr, vestavba VS-1, spojovací materiál pro připojení svrchní desky hlavové části věže, demister a náplň demisteru.

Provzdušňovací věž řady SK je přizpůsobena k připojení na zařízení pro filtraci vzduchu odcházejícího z výduchu věže (6). Filtrační zařízení na výstupu vzduchu odstraňuje obvykle těkavé organické látky, které se zachycují na náplni filtru. Filtr je navržen tak, aby vyhovoval příslušným emisním limitům.

Dodávaný ventilátor je příkonově optimalizovaný na výkon věže a tlakové ztráty filtrů. Ventilátory jsou dodávány v celé šíři nevýbušnosti a odolnosti proti vodě.

Na přání zákazníka může být součástí dodávky:

• vzduchotechnické potrubí (plast, pozink, nerez,…)
• filtr vzduchu na sání
• filtr na výstupu vzduchu z věže (aktivní uhlí, Carbotex, biofiltr) ve velikostech 25, 50, 100, 1 000 dm³ (na zakázku i filtry větší)

Schéma a označování

Typy provzdušňovacích věží (Tabulka I)

Provzdušňovací věže je možné používat pro průtoky dle následující tabulky:

Údaje pro poptávku a technologický návrh

Návrh typu a parametrů provzdušňovací věže je zpracován vždy individuálně na základě těchto údajů:

• požadovaný výkon v l/s (nebo m³/h)
• vstupní koncentrace látky v surové vodě a požadovaná koncentrace na výstupu
• požadavek na materiálové provedení
• způsob instalace a prostorové dispozice

V případě požadavku zákazníka je věž vybavena filtrem vzduchu na sacím potrubí před vstupem vzduchu do věže. Filtr je předepsán zejména u věží pro úpravu pitné vody. Filtr vzduchu může být například elektrostatický, textilní, textilní kapsový nebo papírový. Vestavba je součástí věže a nemusí se objednávat samostatně.

V případě použití věže pro sanační účely zajišťujeme úplný servis výměny filtračních náplní (použitá náplň náleží do kategorie nebezpečných odpadů).

V případě potřeby je možno patu věže dimenzovat jako zásobní nádrž o objemu až 5 m³ v provedení plast, černá ocel, nerez. Patu věže je možno vybavit čerpací technikou pro odvod veškeré vody. Čerpací technika může být dodána i jako automatická tlaková vodárna.

Dodávka provzdušňovací věže může být řešena jako dodávka na klíč, kdy součástí dodávky je projekt instalace, dodávka čerpací techniky, trubních rozvodů vody, rozvodů vzduchu a elektroinstalace. Elektroinstalace obvykle obsahuje automatizační techniku pro bezobslužný chod věže. Součástí dodávky jsou i příslušné revizní zprávy.
